コンクリート老朽化とは
コンクリートの老朽化とは、中性化、塩化物、水分などの作用を受け、ひび割れ、浮き、剥離、鉄筋腐食などの変状が進み、耐久性や安全性が低下した状態です。老朽化は一つの原因名ではなく、複数の劣化要因が重なった結果です。築年数だけで判断せず、症状、周辺環境、鉄筋の状態を調べ、原因に合う補修を選ぶ必要があります。
株式会社LIFIXは、東京都を中心に神奈川県・千葉県・埼玉県でコンクリート補修・補強工事に対応しています。建物所有者様、管理会社様、管理組合様、施工会社様からの現地調査・お見積りのご相談を承ります。
築年数だけでは老朽化の程度を判断できません
同じ築年数の建物でも、雨掛かり、漏水、海岸からの距離、凍結融解、かぶり厚さ、施工状態、過去の補修歴によって劣化の進み方は変わります。築年数は劣化作用を受けた期間の目安であり、それ自体が劣化原因ではありません。
補修前に確認すべきなのは「何年経ったか」だけではなく、「どこから劣化因子が入り、内部で何が起き、どの症状として表れたか」です。
コンクリート老朽化の危険なサイン
早めに専門業者へ相談したい症状
- コンクリート片が落下した、または落下しそうな剥離がある
- 鉄筋が露出し、錆や断面の減少が見られる
- 鉄筋に沿ったひび割れや錆汁がある
- 天井、庇、外壁など頭上部分に浮きや剥離がある
- ひび割れや欠損が短期間で広がっている
落下のおそれがある場所では、人や車両を近づけないよう範囲を区切り、無理に叩いたり剥がしたりせず、専門業者へ相談してください。
経過観察だけで済ませず調査したい症状
- 雨の後に同じ場所が濡れる、漏水を繰り返す
- 白華（エフロレッセンス）や錆汁が出ている
- 表面が粉状になる、薄く剥がれる
- 打診すると周囲と異なる音がする
- 補修した場所の周囲に再びひび割れが出た
ひび割れ幅だけで緊急度を一律に決めることはできません。位置、方向、深さ、進行性、漏水、鉄筋との関係を合わせて判断します。
老朽化を進める主な原因
| 原因・作用 | 内部で起こること | 表面に現れやすい症状 | 調査の要点 |
|---|---|---|---|
| 中性化 | 二酸化炭素の作用でアルカリ性が低下し、鉄筋を保護する環境が失われる | 鉄筋に沿うひび割れ、錆汁、剥離、爆裂 | 中性化深さ、かぶり、鉄筋腐食 |
| 塩害 | 塩化物イオンにより鉄筋の不動態皮膜が破壊され、腐食が進みやすくなる | 錆汁、ひび割れ、剥離、鉄筋露出 | 塩化物量、飛来塩分や凍結防止剤 |
| 漏水・水の浸入 | 水が劣化因子を運び、鉄筋腐食や凍結融解を助長する | 濡れ跡、白華、錆汁、補修部の再劣化 | 水の入口、流れ、出口 |
| 凍害 | 含水したコンクリート内の水が凍結融解を繰り返し、表層を損傷する | スケーリング、ひび割れ、表面剥離 | 寒冷環境、水分供給、凍結融解履歴 |
| アルカリシリカ反応 | 骨材とアルカリ分の反応による膨張でひび割れが生じる | 網目状ひび割れ、変色、ゲル状物質 | ひび割れ形状、骨材・反応性の専門調査 |
| 施工時の欠陥 | ジャンカ、コールドジョイント、かぶり不足などが劣化因子の通り道になる | 豆板状の空隙、漏水、局所的な錆や欠損 | 施工境界、内部空隙、かぶり |
| 荷重・変形・地震 | 想定を超える力や変位でひび割れや欠損が生じる | 斜めひび割れ、段差、変形、局所破壊 | 構造的な影響の有無 |
中性化や塩化物は鉄筋腐食を始めるきっかけになりますが、その後の腐食速度には水分と酸素の供給も大きく関係します。そのため、表面のひび割れだけを塞いでも、水の侵入経路を残せば再発するおそれがあります。

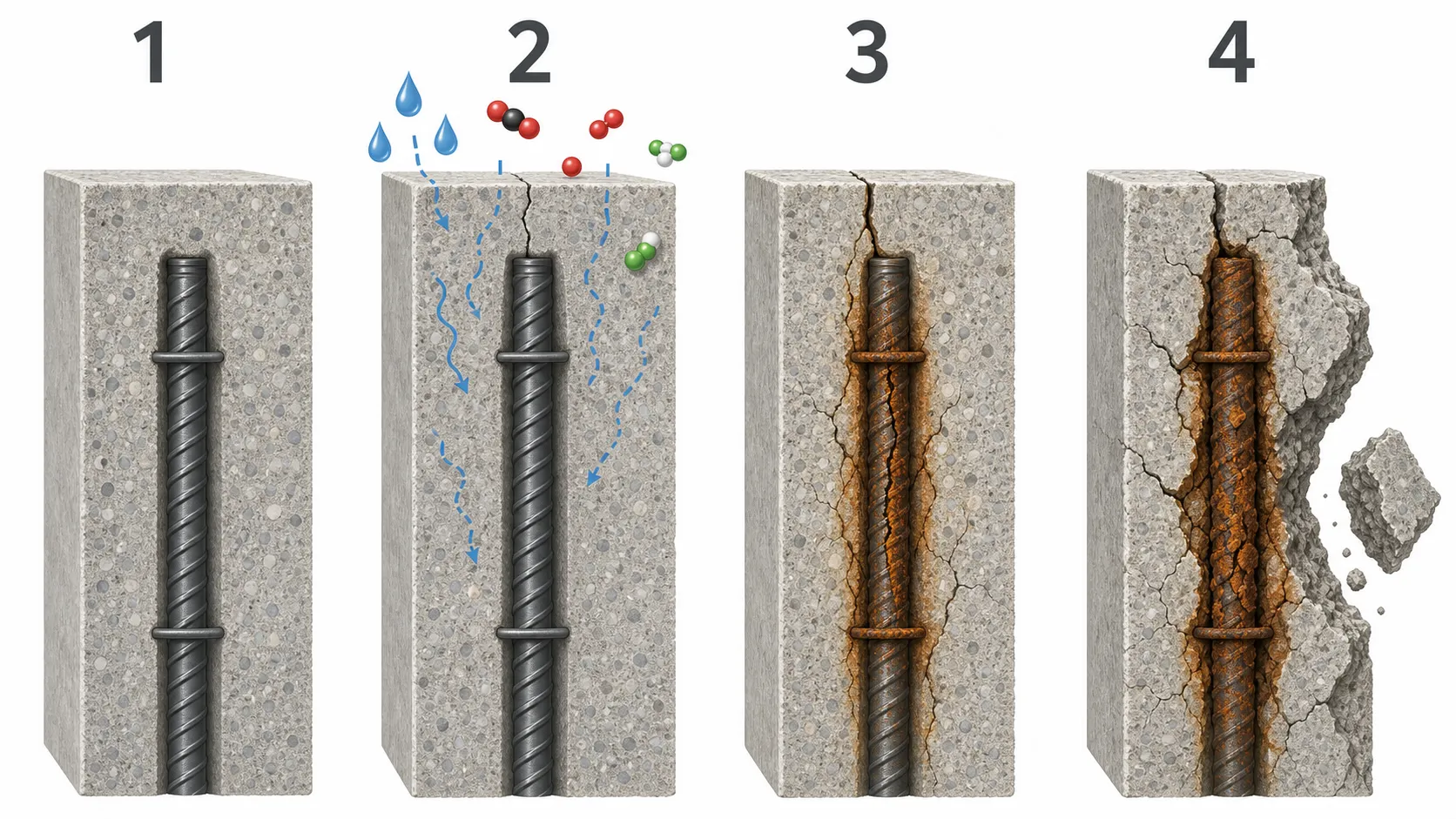

老朽化は「入口・内部反応・表面症状」の順で考えます
当社では、老朽化を一つの症状名で決めつけず、次の三段階に分けて原因を整理します。
- 入口：雨水、漏水、二酸化炭素、塩化物などがどこから入ったか
- 内部反応：中性化、鉄筋腐食、膨張など内部で何が起きたか
- 表面症状：ひび割れ、錆汁、浮き、剥離、爆裂、欠損としてどう現れたか
この順序で確認すると、見えている欠損だけを埋める補修ではなく、再発要因まで含めた補修計画を立てやすくなります。
コンクリート老朽化の調査方法
建物の用途、部位、症状に応じて、必要な調査を組み合わせます。
- 目視と写真記録による変状位置の整理
- ひび割れの方向、幅、長さ、進行性の確認
- 打診による浮き・剥離範囲の確認
- 漏水経路、雨掛かり、乾湿の繰り返しの確認
- 必要に応じたかぶり厚さ、鉄筋位置、中性化深さ、塩化物量などの確認
- 荷重を支える部材では、構造安全性を含む専門的な検討
すべての現場で同じ試験が必要なわけではありません。まず現地の症状と周辺条件を確認し、補修方法を決めるために必要な調査を絞ります。
原因と範囲に合わせて補修方法を選びます
ひび割れ補修
ひび割れの状態に応じて、注入、充填、表面処理などを検討します。漏水を伴う場合や動きがある場合は、ひび割れを埋めるだけでなく、水の経路や動きの原因も確認します。
断面修復
浮きや脆弱部を除去し、露出した鉄筋の錆や状態を確認したうえで、防錆処理と断面修復を行います。健全部との境界や下地処理が不十分だと、補修部周辺から再び剥離することがあります。
表面保護・防水
雨水や二酸化炭素、塩化物の侵入を抑えるため、表面保護や防水を検討します。すでに内部で腐食が進んでいる場合は、表面を覆うだけで十分かを事前に確認します。
補強工事
鉄筋の断面減少や部材性能への影響が疑われる場合は、補修だけでなく補強が必要になることがあります。構造部材は、調査結果に基づき設計者や構造の専門家を交えて判断します。
表面だけを直すと再発しやすい理由
剥がれた部分をモルタルで埋めるだけでは、鉄筋の腐食、水の入口、周囲の浮きが残ることがあります。補修後の再発を減らすには、脆弱部の範囲、鉄筋の状態、水の経路を確認し、必要な下地処理と予防措置を組み合わせることが重要です。
ご自身で削る前にご相談ください
外壁、庇、天井、梁、柱などのコンクリートを自己判断で削ると、落下や鉄筋損傷の危険があります。特に頭上の浮き、露出鉄筋、進行するひび割れがある場合は、立入範囲を制限し、専門業者による確認を優先してください。
コンクリート老朽化についてよくある質問
コンクリートの寿命は一律に何年ですか？
一律には決まりません。設計、施工、環境、雨水や塩分への曝露、維持管理によって状態は大きく変わります。築年数だけでなく、実際の症状と調査結果で判断します。
中性化と老朽化は同じですか？
同じではありません。中性化は老朽化を進める要因の一つです。塩害、漏水、凍害、施工時の欠陥、荷重や変形など、ほかの要因でも劣化は進みます。
どの症状ならすぐに調査が必要ですか？
コンクリート片の落下、頭上部分の浮き、鉄筋露出、錆汁を伴うひび割れ、短期間で広がる変状がある場合は、早めの調査が必要です。落下のおそれがある場所には近づかないでください。
老朽化したコンクリートは補修できますか？
多くの場合は補修を検討できますが、原因、深さ、範囲、鉄筋の腐食程度、構造への影響によって方法が異なります。劣化範囲が広い場合や部材性能に影響する場合は、補強や更新を含めて比較します。
補修費用は何で変わりますか？
補修面積、作業高さ、足場、調査内容、撤去範囲、鉄筋処理、使用材料、防水や表面保護の有無で変わります。現地調査で範囲と原因を確認してから見積りを作成します。
東京でコンクリート老朽化の調査・補修をご検討の方へ
ひび割れ、錆汁、浮き、剥離、爆裂、鉄筋露出などが見られる場合は、見えている症状だけでなく、原因と周辺範囲の確認が必要です。株式会社LIFIXでは、東京都を中心に神奈川県・千葉県・埼玉県のコンクリート補修・補強工事についてご相談を承ります。
